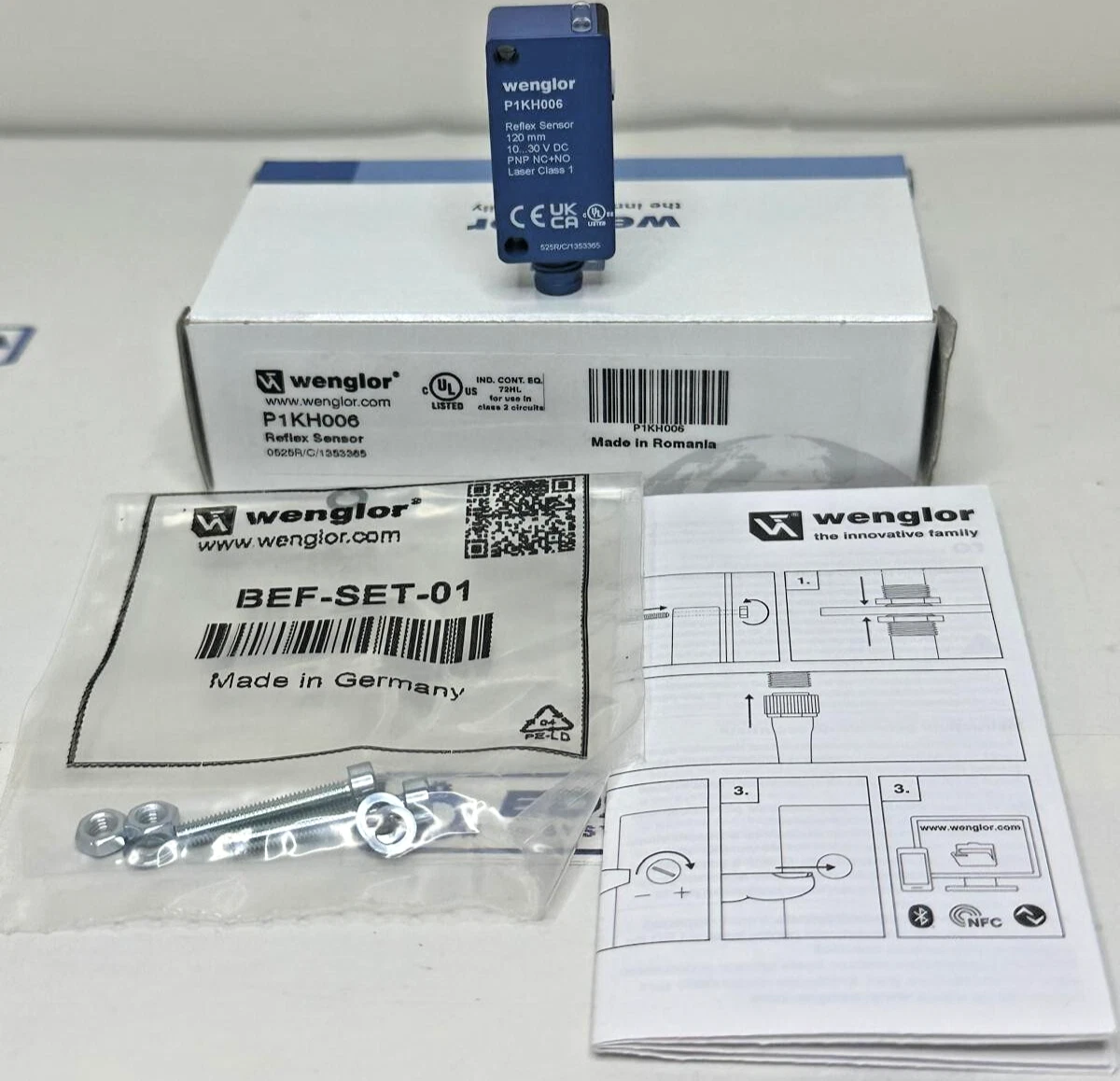

WENGLOR P1KH006 Reflex Sensor

WENGLOR P1KH006 Reflex Sensor

Optische Daten

• Messbereich (fest): 120 mm

  • Einstellbereich: 30…120 mm

• Schalthysterese: < 10 %

• Lichtquelle: Roter Laser (Laserklasse 1, EN 60825‑1)

• Wellenlänge: 680 nm

• Lebensdauer (Ta = +25 °C): 100.000 h

• Max. Umgebungslicht: 10.000 Lux

• Lichtpunktdurchmesser:

  • Ca. 2,5 mm bei 40 mm Abstand

  • Ca. 1,5 mm bei 80 mm

  • Ca. 1 mm bei 120 mm Abstand

2. Elektrische Daten

• Versorgungsspannung: 10…30 V DC

  • Bei aktivem IO-Link: 18…30 V DC

• Stromaufnahme (bei 24 V): < 15 mA (bis < 20 mA)

• Schaltfrequenz: 1 000 Hz

  • Im störsicheren Modus: 500 Hz

• Ansprechzeit:

  • Standard: 0,5 ms

  • Störsicher-Modus: 1 ms

• Temperaturdrift: < 5 %

• Betriebstemperatur: –40 … +60 °C

• Schaltstrom: 100 mA

• Spannungsabfall am Ausgang: < 2 V

• Reststrom (offener Ausgang): < 50 µA

• Schutz gegen kurzschluss, Überlast, Verpolung: ja

• Sperrbar: ja

• Schnittstelle: IO‑Link V1.1

• Schutzklasse: III

3. Mechanische Daten

• Einstellvorrichtung: Potentiometer (ab drehbar)

• Gehäusematerial: Kunststoff (ABS/PC)

• Schutzart: IP67 (teilw. IP68)

• Anschluss: M8 ×1, 4‑polig Stecker

• Abdeckung Linse: PMMA

• Gewicht: ca. 6 g

4. Sicherheitsdaten

• MTTFd (ISO 13849‑1): ca. 1 641 Jahre

• Laserklasse:

5. Funktionsumfang & Konfiguration

• Ausgangsarten:

  • PNP, wählbar als NA (NO) oder NC

  • Push‑Pull (IO‑Link steuerbar)

• IO‑Link Funktionen:

  • Parametrierung (PNP/NPN, NA/NC, Schaltpunkt, Hysterese, Verzögerungen etc.)

  • Übertragung von Schaltzuständen und Distanzwerten

  • SIO‑Modus unterstützt

    High-Precision Laser Detection

    Thanks to its fine red laser beam (Class 1), the P1KH006 can detect parts as small as 0.1 mm, making it ideal for high-precision applications such as electronics and small parts manufacturing.

    Background Suppression

    The sensor reliably suppresses background objects within its adjustable sensing range of 30–120 mm, ensuring accurate detection without false triggers—even in reflective or variable lighting environments.

    Fast Response Time

    With a response time of just 0.5 ms, the P1KH006 ensures ultra-fast detection in high-speed production lines, improving operational efficiency.

WENGLOR P1KH006 Reflex Sensor
